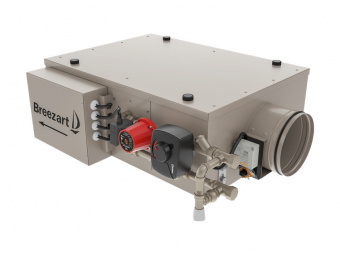

Breezart 550 Hybrid

Описание 550 Hybrid

Приточная установка с двойным нагревателем: водяным и электрическим. Автоматика всегда отдает приоритет более экономичному водяному нагреву, а электрический нагреватель включается только по необходимости на требуемую мощность для поддержания заданной температуры. Комплектация:

• Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном.
• Электрический нагреватель.
• Вентилятор серии EC с настраиваемой производительностью.
• Воздушный клапан с электроприводом и возвратной пружиной (перекрывает подачу воздуха при отключении электропитания).
• Фильтр 400-200-48 "EU4-600 Lux" (опционально M5)
• Опционально доп. фильтр 400-200-48: "F7-Comp-600" или "Carb-Comp-600"
• Встроенная система автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi.

Функции автоматики

• Управление клапаном смесит. узла водяного калорифера для нагрева воздуха до заданной температуры, защита от замораживания.
• Управление электронагревателем для догрева воздуха до заданной температуры при недостаточной мощности водяного нагревателя.
• Регулировка скорости вентилятора, 10 ступеней.
• Возможность управления увлажнителем воздуха с пульта вентустановки.
• Контроль загрязненности воздушного фильтра (цифровой датчик давления).
• Восемь недельных сценариев, часы реального времени.
• Возможность создания VAV-системы (требуется модуль JL208DP).
• Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
• Управление через веб-интерфейс с компьютера или смартфона / планшета.

Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет удаленно управлять вентиляционными установками из браузера Google Chrome или Safari:

• Управление температурой, скоростью и влажностью (при наличии увлажнителя).
• Просмотр показаний датчиков.
• Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
• Уведомления по e-mail при неисправности вентустановки.
• Настройка и запуск сценариев.
• Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
• Учет потребляемой электроэнергии (для электронагревателя).
• Управление расходом воздуха в VAV зонах (для VAV систем).

Параметры

Полное название для заказа:	550 Hybrid-FC
Тип нагревателя:	водяной и электрический
Код водяного нагревателя:	W31 со смесит. узлом S3-20-4-1,6
Код электрического нагревателя:	5 кВт-220В | 5 кВт-380В
Параметры вентилятора:	3050 об/мин | 155 Вт (серии EC, Китай)
Максимальная потребляемая мощность:	5,2 кВт-220В | 5,2 кВт-380В
Максимальный потребляемый ток:	23,5 А | 8,3 А
Напряжение питания:	220 В / 380 В
Уровень шума LwA на всасывании | на выпуске | от корпуса:	56 дБА | 64 дБА | 49 дБА
Уровень звукового давления LpA от корпуса:	35 дБА
Масса:	34
Гарантия:	3 года с даты изготовления

Структурная схема

Совместимые опции

HAP – управление увлажнителем с водяным пред- и постнагревателем

WEB – удаленное управление вентустановкой через web-интерфейс (штатно)

CT – поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

DC – выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)

PC – выход 0-10В для управления инверторным ККБ (несовместимо с DC)

GH – сигнал для включения котла или его переключения на повышенную мощность

Совместимое оборудование

TPD-Gate – шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

ALL EXTRA – все вытяжные установки Breezart сбалансированные по производительности

ALL HA, HA P – испарительные увлажнители с водяными нагревателями, паровые увлажнители Humi VP

550 Filter Case – корпус для фильтра тонкой очистки

550 DIST – распределительная камера для VAV системы

JL208DP – модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

G7C-M01 – доп. фильтр тонкой очистки F7 или Carb для установки в корпусе ПУ

Габаритные и присоединительные размеры



Breezart 550 Hybrid -оптимальное решение при недостаточной мощности котельной
