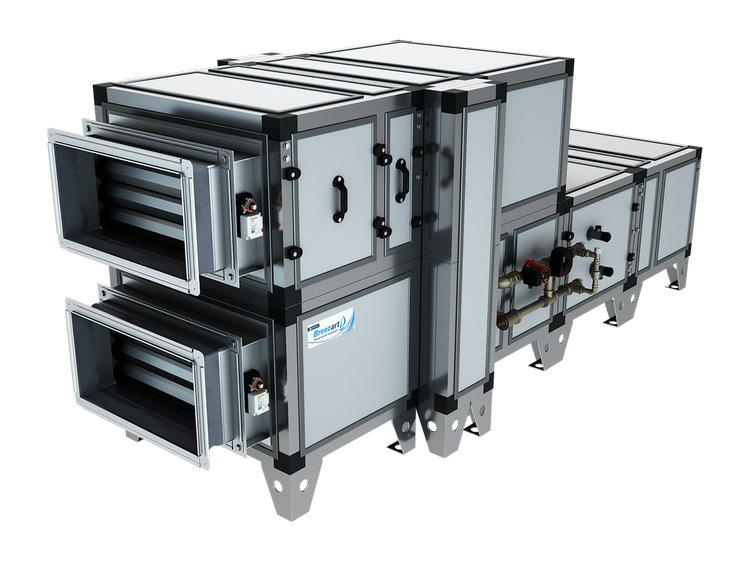

Breezart 3700 Aqua RR W

Приточно-вытяжная установка с водяным охладителем оснащается роторным рекуператором, обеспечивающим стабильную работу в широком диапазоне температур наружного воздуха. Эта модель уже в базовой комплектации имеет все, что необходимо для полноценной работы:

• Встроенную систему автоматики JetLogic с датчиками и цветным сенсорным пультом.
• Вентиляторы с настраиваемой производительностью для притока и вытяжки.
• Воздушные клапаны с электроприводом и возвратной пружиной, которые перекрывают подачу воздуха при отключении электропитания.
• Водяной нагреватель со смесительным узлом.
• Водяной охладитель.
• Роторный рекуператор.
• Воздушные фильтры класса G4.
• Звукоизолированный корпус с полимерным покрытием.

Внимание: относительная влажность вытяжного воздуха в холодный период года не должна превышать 40%; запрещено использовать вентустановку для обслуживания бассейнов и других помещений с влагоизбытками.

Функции автоматики

• Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.
• Регулировка скорости вентилятора, 10 ступеней.
• Контроль загрязненности воздушного фильтра (цифровой датчик давления).
• Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
• Часы реального времени (не сбрасываются при сбое питания).
• Возможность создания VAV-системы (требуется модуль JL208DP).
• Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
• Управление через веб-интерфейс с компьютера или смартфона / планшета.

Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет удаленно управлять вентиляционными установками из браузера Google Chrome или Safari:

• Управление температурой, скоростью и влажностью (при наличии увлажнителя).
• Просмотр показаний датчиков.
• Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
• Уведомления по e-mail при неисправности вентустановки.
• Настройка и запуск сценариев.
• Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
• Учет потребляемой электроэнергии (для электронагревателя).
• Управление расходом воздуха в VAV зонах (для VAV систем).

Параметры

Полное название для заказа:	3700 Aqua RR W-BC
Тип нагревателя:	водяной
Код нагревателя:	W63 со смесит. узлом S3-25-6-4 | S3-25-8-4 | S2-25-6-1
Тип охладителя:	водяной
Код охладителя:	C63
Тип рекуператора:	роторный
Параметры вентилятора:	Приток: 3270 об/мин | 1,1 кВт, вытяжка: 3270 об/мин | 1,1 кВт (серии EC, Китай)
Максимальная потребляемая мощность:	2,4 кВт-380В
Максимальный потребляемый ток:	3,9 А
Напряжение питания:	380 В
Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса:	65 дБА | 69 дБА | 56 дБА
Уровень звукового давления LpA от корпуса:	41 дБА
Масса:	420
Гарантия:	3 года с даты изготовления

Структурная схема



Совместимые опции

WEB – удаленное управление вентустановкой через web-интерфейс (штатно)

CT – поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

GH – сигнал для включения котла или его переключения на повышенную мощность



Совместимое оборудование

TPD-Gate – шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

JL208DP – модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Габаритные и присоединительные размеры

 Многофункциональное вентиляционное оборудование: с водяным калорифером, рекуператором, охладителем  позволяет создать высокоэффективную систему приточно-вытяжной вентиляции здания и значительно экономить на эксплуатационных расходах.
Для работы водяного охладителя, дополнительно потребуется водоохлаждающая машина (чиллер).
