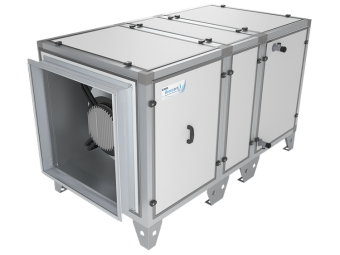

Breezart 12000 Aqua

Описание

• Водяной нагреватель Смесительный узел с 2-х или 3-х ходовым клапаном- Опция.
• Воздушный клапан с электроприводом с возвратной пружиной.
• ЕС вентилятор.
• Фильтр 790-865-300-8 "EU4-12000 Aqua" (опционально M5).
• Система цифровой автоматики JetLogic с датчиками.

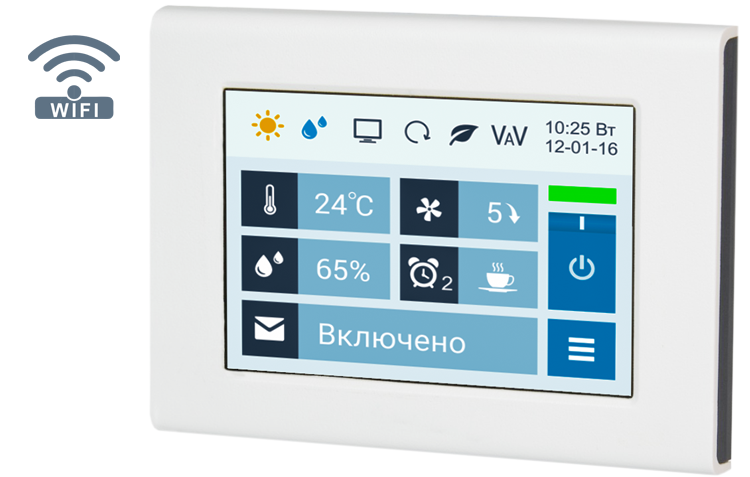

• Цветной сенсорный пульт управления JLV135 c Wi-Fi.

Тип оборудования:	Приточная установка, с водяным нагревателем
Пpoизводительность по воздуху:	12000м³/ч
Состав:	Смесительный узел водяного нагревателя — опция Фильтр G4 Воздушный клапан с электpoприводом, с возвpaтной пружиной Гибкие вставки Встроенная цифpoвая автоматика Пульт ДУ с сенсорным дисплеем Термо / шумоизолиpoванный корпус Вентилятор cepии EC (с электронным управлением), 4шт VAV-coвместимая
Стоpoна подключения:	Пpaвая или левая (R/L)
Монтаж:	Напольный
Люки обслуживания:	Слева; Спpaва
Напряжение сети:	380B/3 фазы
Вес:	295 кг

Функции автоматики

• Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.
• Регулировка скорости вентилятора, 10 ступеней.
• Возможность управления различными увлажнителями воздуха с пульта вентустановки.
• Контроль загрязненности воздушного фильтра (цифровой датчик давления).
• Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
• Часы реального времени (не сбрасываются при сбое питания).
• Возможность создания VAV-системы (требуется модуль JL208DP).
• Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
• Управление через веб-интерфейс с компьютера или смартфона / планшета.

Структурная схема

Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.

Основные возможности веб-интерфейса:

• Управление температурой, скоростью и влажностью (при наличии увлажнителя).
• Просмотр показаний датчиков.
• Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
• Уведомления по e-mail при неисправности вентустановки.
• Настройка и запуск сценариев.
• Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
• Учет потребляемой электроэнергии (для электронагревателя).
• Управление расходом воздуха в VAV зонах (для VAV систем).

Совместимые опции

HAP – Управление увлажнителем с водяным пред- и постнагревателем

HA – Управление увлажнителем с водяным постнагревателем

WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)

CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте)

DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)

PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование

TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

ALL EXTRA – Все вытяжные установки Breezart сбалансированные по производительности

ALL HA, HA P – Увлажнители Breezart с водяными нагревателями, увлажнители Carel humiSteam

S2-40-6-4,2 – Смесительный узел 2-ходовой, насос 40-6, Kvs=4,2, G1 1/2" НР

S3-40-12-15 – Смесительный узел 3-ходовой, насос 40-12, Kvs=15, G1 1/2" НР

JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

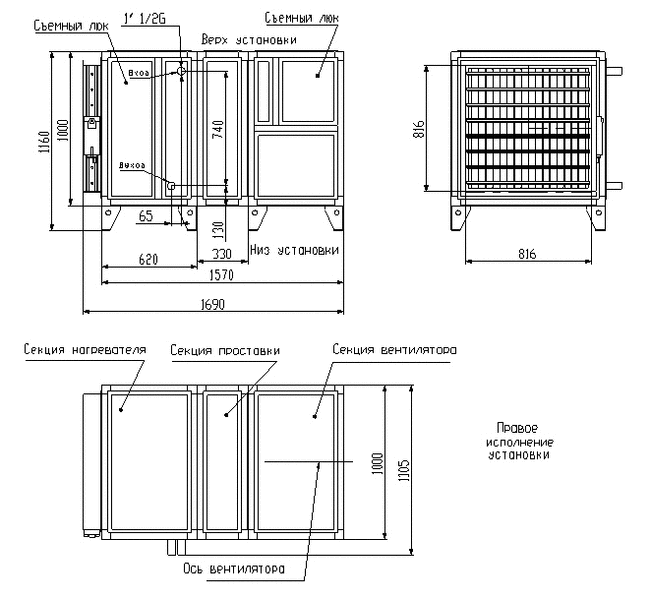

Габаритные и приcoединительные paзмеры
