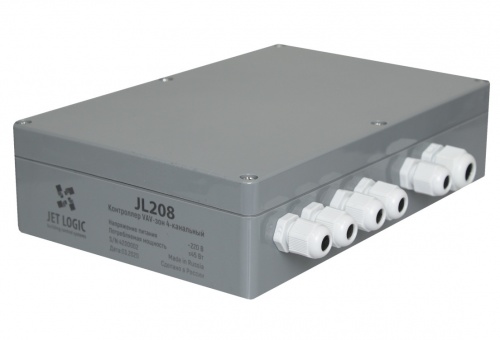

Контроллер JL208DP

Контроллер JL208DP может управлять вентиляцией в четырёх VAV-зонах, независимо друг от друга. Для измерения расхода воздуха или давления имеется встроенный датчик дифференциального давления высокой точности

Назначение:

• аналоговое управление приводами воздушных заслонок сигналом 0-10 В;
• управление расходом воздуха в каждой из VAV-зон;
• поддержание в VAV-зоне (помещении) заданного параметра (CO₂, температуры, влажности и др.);
• расширение возможностей базового контроллера приточно-вытяжной установки (ПВУ)

Варианты управления зонами:

• С пульта (вручную или по таймерам).
• Через web-интерфейс.
• От ручного регулятора (смешанное управление).
• По датчику СО2 (пользователь может изменять требуемую концентрацию СО2 также, как меняет расход воздуха в зонах, управляемых с пульта).

Состав модуля:

• Датчик давления.
• Блоки управления VAV зонами — 4 штуки.
• Блок питания на 24 В, мощность 45 Вт.
• В комплекте трубка для измерения давления и адаптер для подключения к воздуховоду.

Технические характеристики

Напряжение питания, В	от 175 до 264
Род тока	Переменный
Потребляемая мощность, Вт	не более 45
Защита от подачи напряжения, В	30
Защита от статики, кВ	±15
Встроенный протокол	Modbus RTU
MAX скорость, кбт/с	115
Изоляция, кВ rms	2,5
Рабочее напряжение изоляции, В	420

Модуль имеет разъемы для каскадного подключения по Modbus аналогичных модулей JL208 (без датчика давления) – это позволяет легко создавать VAV системы, обслуживающие от 2 до 20 независимых зон.
