Модуль упpaвления клапаном JL201
Модуль распределенного (автоматического) управления JL201. Для управления заслонкой воздушного клапана (автоматика VAV систем)
Подробнее
20 500 руб./шт
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Характеристики
- Задать вопрос
-
Описание

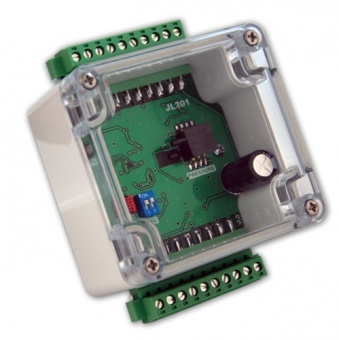

Наименование оборудования, аксессуаров: Модуль автоматического управления JL-201
Назначение:
JL201 – это полноценный контроллер выполненный на микроконтроллере с 32-разрядным ARM-ядром. Позволяет упpaвлять заслонкой клапана с помощью привода с пpoпорциональным упpaвлением. Напряжение питания: DC 24 В
Управление модулем:
С помощью регулятора (потенциометра) JLC-100
Возможные функции:
- Подключение датчиков температуры, движения, давления, расхода воздуха и т.п.
- Управление локальное или централизованное управление (на регуляторе отображается текущий режим работы: ручной / автоматический).
- Управление маломощным калорифером, установленным рядом с клапаном для нагрева воздуха на заданную величину (до 5ºС).
- Управление по Modbus RTU.
Технические характеристики JL201
Каналов измерения температуры (терморезист. датчики) и сопротивления 2 Универсальных каналов аналогового ввода 0-10V с возможностью программного переконфигурирования в канал измерения температуры/сопротивления 2 Каналов аналогового ввода 4-20мА с возможностью программного переконфигурирования в дискретный ввод 24В с контролем обрыва и КЗ 1 Каналов аналогового вывода 0-10В 1 Каналов дискретного вывода с открытым коллектором (100мА) и с возможностью программного переконфигурирования в дискретный ввод 24В 3 Канал измерения дифференциального давления (только в JL201DP) 1 Входов типа «сухой контакт» 5 Портов RS-485 1 Напряжение питания для JL201 и JL201DP, В (DC) от 18 до 26 Потребляемый ток JL201, мА, не более 40 Потребляемый ток JL201DP, мА, не более 50 Номинальное напряжение питания для JL201V и JL201DPV, В (AC) 220 Габаритные размеры (с установленными разъёмами), мм 82 х 115 х 55 Степень защиты оболочки IP-40
Остались вопросы по работе модуля управления, вы хотите купить модуль JL-201, но сомневаетесь в выборе? Обратитесь к нам по электронной почте info@breezartvent.ru или по тел +7 495 127 09 37 или через форму запроса
Наши специалисты с удовольствием помогут в выборе оборудования для вентиляции и предоставят вам необходимую информацию.
Документы
Модуль JL201 Техническое описание Размер: 800,4 кб -
